UFO’84 Ver.1 説明書

Fuzz沼から抜けられなくなってついに自分で作ってしまいました。
クリーントーンも出せる変なファズです。トレブルブースターとしても使えます。

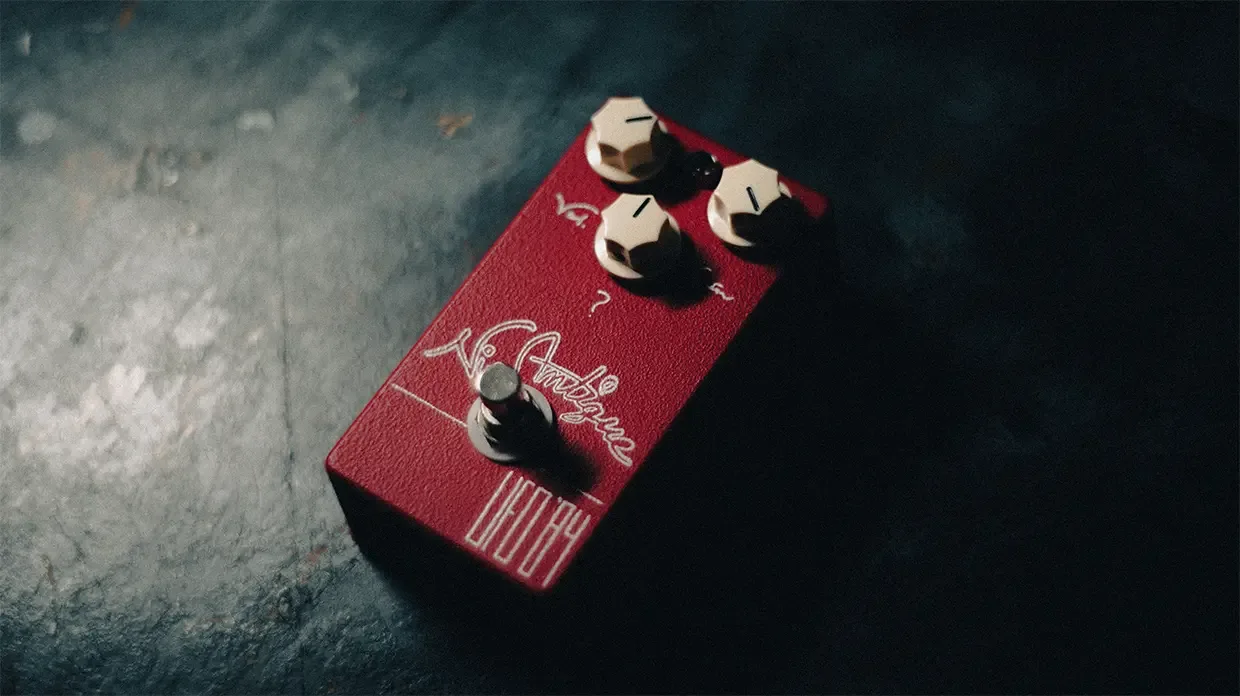

3つのつまみ

謎のノブ”?”、ゲイン、ボリュームのシンプルな3ノブ構成です。
ボリューム以外全部MAXにした状態で音作りをしていくと良いと思います。
かなり玄人向けのノブ構成のためもう少し詳しく説明させていただきます。

“Gain”

歪みの量を調節します。
UFO’84はFuzzFaceに近い回路を持っていますが、このゲインノブは通常のFuzzFaceのFuzzノブとは違います。
ギター本体についているVol.ノブと同じような挙動をします。

  • ブースターとして使いたい場合は、このノブを下げていってみてください。
  • ファズとして使いたい場合は、このノブを上げていってみてください。

ボリュームを絞ってクリーンになるような使い方をする場合は、GainノブをMax付近にすると良いです。


また、このノブは歪みの量と同時にインプットのインピーダンスもコントロールしています。
クラシックなファズ同様にインプットインピーダンスが低い仕様になっているためワウとの相性問題が起こることがあります。
その場合はこのノブを下げていくことでインプットインピーダンスが上昇しワウとの相性問題が低減していきます。
ただ個人的にはワウにはアウトプットバッファーを入れた方が良いと思います。

“Vol.”

音量を調節します。
10時から12時あたりでバイパス音とのバランスが取れますが、
ぜひ音量をあげて真空管アンプをブーストしてやってください。

“?”

独自の回路による独自の機能です。
電子回路の専門家に怒られそうな回路ですが、音楽的に面白いので特有の機能として搭載しました。

いわゆるビンテージのファズは同じトランジスタの型番でも、ゲイン違いで色々存在します。
この回路は、この現象に似たことをやってみてます。
増幅回路後段のトランジスタそのもののゲインを調整しているような回路です。
歪みの質感を変えずに歪みの量が変わります。
一言でいうと、もう一つのGainノブなのですが、このノブの用途はもう一つあります。

“ギターのボリュームを絞ったときに透き通ったクリーンになる”
これがFuzzFace系のファズの面白さだと個人的に思っています。
それならその時の音色も調整できたらなと思いませんか?
この”?”ノブを回すことでボリュームを絞ったときの音色を調整することができます。

※変な回路ゆえノブを回すと瞬間的にガリが出ますが、これは仕様です。

コンポーネント

使用しているパーツはいつも通りこだわっています。
いつも通り妥協しなかったせいで販売価格が高くなってしまいました。
申し訳ありません。

抵抗

トランジスタと抵抗の足が何かしらの拍子に触れたりすると不具合がでるので、トランジスタを実装してる面とは違う面に表面実装で抵抗を取り付けています。

コンデンサ

周波数設定に関係するところは個体差を考慮し、精度の高いものを使用しています。
特に今回は6.8uのWIMAのコンデンサを二つ使っているのですが、これが一個200円ぐらいします…
妥協できなかったのです…

また、今回あえて出力のカップリングコンデンサにビンテージの電解コンデンサを使っています。
最初は高品質でおなじみのFineGoldを使っていましたが、見た目的にこっちの方がよかったのでこっちにしました。
数に限りがあるので、もしかすると途中から変わるかもしれません。
いつもならここには、漏れ電流、周波数特性などなど性能を考えてフィルムコンデンサしか使いませんが、どうもフィルムコンデンサだとおとなしい感じの印象だったのであえて電解コンデンサを使うことにしました。
高いパーツがいつも最善だというわけではないエフェクターというものは、ほんと面白いです。

トランジスタ

旧ソ連製?いわゆるロシアンゲルマを使っています。
ここ一年で日本人で一番ロシアンゲルマを買った男だと思います。
いろいろ試した結果、今使っているものがウチのイメージにぴったりでした。
一つずつhfeを実測してどこに使うか選定しています。この作業が結構めんどくさい(笑)
とはいえとても大事な作業なのです。

バイアス電圧調整について

ファズはバイアス電圧が非常に重要です。
出荷時にすべて調整しています。
あまりおススメはできませんが、もしバイアスを動かしたい場合は、基板中央にあるトリマーとその下にあるテストポイントで電圧を測りながら調整してみてください。
ただし、普通のファズフェイスの雰囲気で調整すると変な音になる可能性があるため、電圧を見ながらよりも音色を聞きながら調整される方が良いかもしれません。

仕様

電源: 9VセンターマイナスACアダプター or 9V電池006P
寸法: 120mm(D) x 67mm(W) x 40mm(H) 突起物は含まない

保証

適正な使用範囲内での自然故障につき、
本書に記載のお買い上げ日より3年間無償修理とさせていただきます。
裏ブタを開ける以外の分解がされている場合は修理をお断りすることがあります。
修理のご相談やその他のご質問は下記のメールアドレスにお問い合わせください。
